Руководство по применению





Внимательно ознакомьтесь с настоящим руководством перед подключением стабилизатора

1. Перед включением стабилизатора необходимо изучить настоящее руководство, провести внешний осмотр, убедиться в отсутствии видимых механических повреждений. Проверить соответствие мощности стабилизатора подключаемой нагрузки.

2. В случае транспортирования стабилизатора в холодное время года (t° ниже -5°С), перед включением выдержать стабилизатор без упаковки при t° 15 – 20°С в течении 6 часов.


РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ОДНОФАЗНЫЙ СТАБИЛИЗАТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ РЕЛЕЙНЫЙ (ТИРИСТОРНЫЙ)

НАЗНАЧЕНИЕ: Однофазные стабилизаторы переменного напряжения «Автоматика сервис» (в дальнейшем стабилизаторы) предназначены для преобразования напряжения с длительными отклонениями в пределах от 160 В до 280 В, а так же расширенного типа для преобразования напряжения в пределах от 120 В до 280 (320) В в стабильное переменное напряжение (в соответствии с ГОСТ ДСТУ) 220В +/- 6% 50/60 Гц для обеспечения стабильным напряжением потребителей электроэнергии.

ОБЩИЕ СВЕДЕНИЯ: 1. Тип стабилизаторов – релейный (тиристорный).
2. Стабилизаторы выпускаются для однофазных сетей на максимальную мощность:
1,4 кВА; 2,3 кВА; 3 кВА; 4 кВА; 5 кВА; 6 кВА; 8 кВА; 10 кВА; 12 кВА; 15 кВА; 20 кВА.
Возможно изготовление на заказ стабилизаторов большей мощности и по техническим условиям заказчика.

3. Трехфазные стабилизаторы в общем случае строятся на базе трех однофазных.
4. Стабилизаторы допускают эксплуатацию в непрерывном режиме: в районах с умеренным климатом, в закрытом помещении с естественной вентиляцией, согласно условиям:
- температура окружающей среды от -10°С до +40°С;
- относительная влажность не более 90% при температуре +25°С и более низких температурах, без конденсации влаги;
- помещение не должно содержать агрессивных газов и паров, приводящих к коррозии металлов, а также не допускается вибрация и ударные воздействия в месте установки стабилизаторов.


МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ! В стабилизаторе имеется высокое напряжение, опасное для жизни.

При эксплуатации и профилактических работах необходимо строго соблюдать правила техники безопасности (ПТБ).

Перед подключением стабилизатора к сети необходимо убедиться в исправности сетевого соединительного кабеля. Сечение кабеля должно соответствовать мощности подключаемой нагрузки.

Отсоединять клемму заземления от шины защитного заземления допускается только после отсоединения входных и выходных кабелей.

Ремонт стабилизатора должен проводиться только персоналом, специально подготовленным и допущенным к проведению таких работ, и в условиях, удовлетворяющих требованиям техники безопасности при работе с напряжением до 1000В.

ЗАПРЕЩАЕТСЯ:

- включение стабилизатора при наличии внешних повреждений (неисправностей);
- разбирать стабилизатор;
- включать в сеть и эксплуатировать незаземленный стабилизатор;
- подключать нагрузку, превышающую допустимую мощность для данного типа стабилизатора;
- закрывать вентиляционные отверстия в корпусе стабилизатора;
- эксплуатировать стабилизатор при появлении дыма или запаха, характерного для горящей изоляции;
- эксплуатировать стабилизатор длительное время в режиме превышения максимальной мощности.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

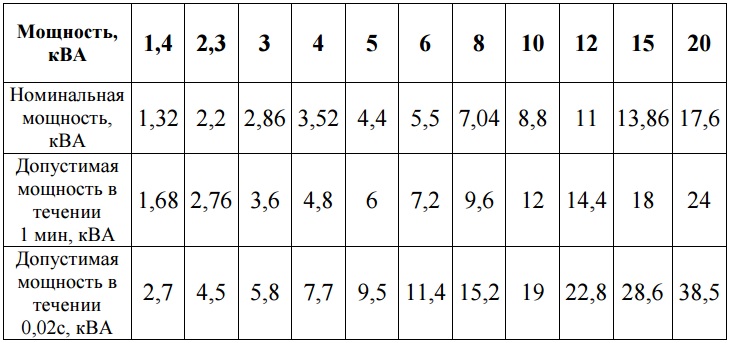

Таблица 1
Перегрузочные способности и номинальная мощность стабилизатора

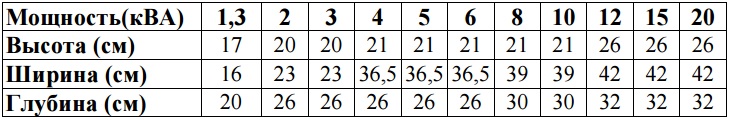

Таблица 2
Габаритные размеры стабилизаторов

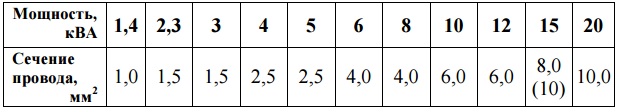

Таблица 3
Рекомендованное сечение медного провода для подключения стабилизатора

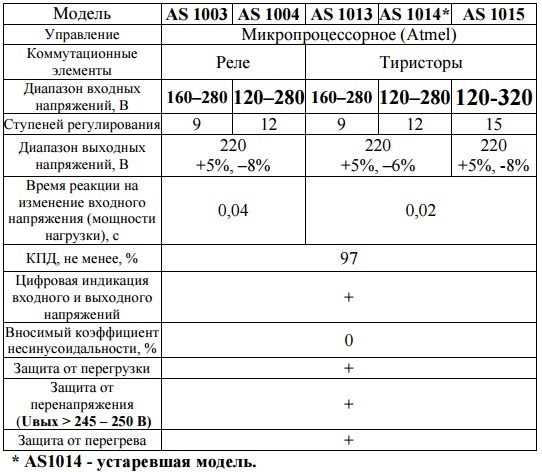

Таблица 4
Типы и основные технические характеристики стабилизаторов

УСТРОЙСТВО СТАБИЛИЗАТОРА

Стабилизатор состоит из составных частей (рис. 1):
- силового автотрансформатора Тр;
- системы управления СУ;
- системы индикации;
- коммутационных ключей К1 – К5;
- автоматического выключателя АВ;
- системы защиты С3.
- входного Uвх и выходного Uвых вольтметров.

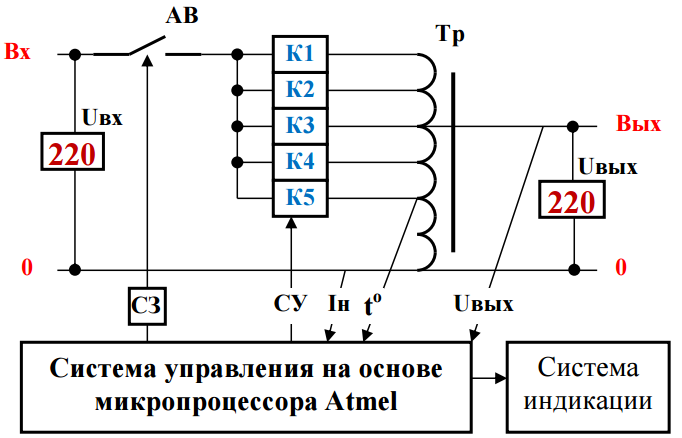

Рис. 1.Схема стабилизатора

Система управления СУ контролирует выходное напряжение Uвых (напряжение на нагрузке), ток (мощность) нагрузки , температуру to силовых трансформаторов Тр и коммутационных ключей К1, К2,…. При отклонении выходного напряжения выше либо ниже заданного диапазона формируется сигнал на переключение ключей и, как следствие, происходит коррекция выходного напряжения. Входной и выходной вольтметры показывают текущее напряжение соответственно по входу Uвх и выходу Uвых стабилизатора.

При тепловом перегреве, слишком большом напряжении на выходе (Uвых>245 В) система защиты СЗ формирует сигнал на выключение стабилизатора путем механического отключения входного автоматического выключателя АВ. СЗ выполнена отдельным независимым устройством в СУ, что позволяет ей отключить стабилизатор даже при неисправности либо сбое в СУ и тем самым гарантировано защитить устройства, подключенные к стабилизатору.


ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ СТАБИЛИЗАТОРА 1,4 кВА

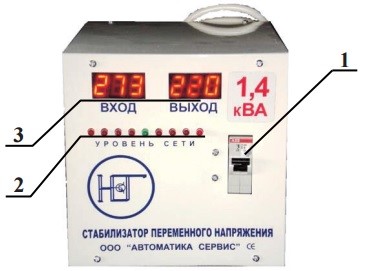

Рис. 2.Стабилизатор 1,4 кВА. Вид спереди

На лицевой панели стабилизатора (рис. 2) расположены:

«1» - автоматический выключатель «ON/OFF», предназначенный для включения/выключения;
«2» - линейка светодиодных индикаторов, сигнализирующая о понижении/повышении напряжения;
«3» - цифровые индикаторы входного и выходного напряжений.

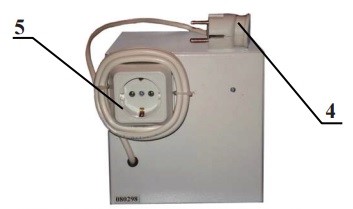

Рис. 3.Стабилизатор 1,4 кВА. Вид сзади

На задней панели стабилизатора (рис. 3) расположены:

«4» - шнур подключения к сети с заземленной вилкой;
«5» - розетка выходного стабилизированного напряжения с заземлением.

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ СТАБИЛИЗАТОРОВ 2,3 кВА, 3 кВА

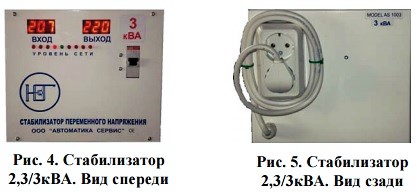

На лицевой панели стабилизаторов (рис. 4) расположены органы управления и индикации идентичные органам управления аппарата 1,4 кВА

На задней панели стабилизаторов расположена двойная розетка (рис. 5).

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ СТАБИЛИЗАТОРОВ 4…20 кВА

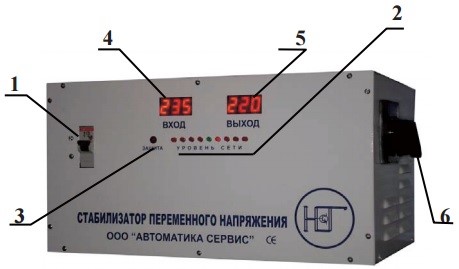

Рис. 6.Стабилизатор 4-20 кВА

На лицевой панели стабилизаторов расположены:
«1» - автоматический выключатель «ON/OFF» включение/выключение стабилизатора;
«2» - линейка светодиодных индикаторов «УРОВЕНЬ СЕТИ», которая информирует о понижении/повышении напряжения в сети;
«3» - индикатор, сигнализирующий о срабатывании защиты;
«4» - электронное табло «Вход» - индицирует входное напряжение (напряжение в сети);
«5» - электронное табло «Выход» - индицирует выходное, стабилизированное напряжение подаваемое потребителям;
«6» - обводной переключатель «СТ. 0 Сеть» расположен на боковой панели.

Рис. 7.Переключатель СТ-0-СЕТЬ

Стабилизаторы напряжения комплектуются «обводным» переключателем (рис. 7), который позволяет:
- питать нагрузку в положении «СТ» стабилизированным напряжением;
- в положении «Сеть» непосредственно от сети;
- в положении «0» питание на нагрузку не подается.

В положениях «Сеть» и «0» автоматический выключатель «ON/OFF» рекомендуется отключить.

На левой боковой панели стабилизатора расположены (рис. 8):
«1» - клеммный разъем «Вх. 0 Вых.»;
«2» - болт крепления шнура заземления;
«3» - предохранительная крышка.

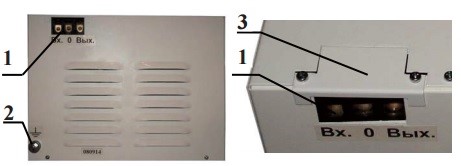

Рис. 8.Боковая панель стабилизатора 4-20 кВА

Сверху над клеммным разъемом находится предохранительная крышка для защиты от прикосновения с токопроводящими элементами, и закрывающая клеммный от попадания посторонних предметов.

АППАРАТЫ С РАСШИРЕННЫМ ДИАПАЗОНОМ СТАБИЛИЗАЦИИ (модели AS 1004, AS 1014)

Рис. 9.Дополнительный переключатель 0 - +

Отличительной особенностью аппаратов этой группы является (рис. 9) наличие дополнительного переключателя «0 +».

В положении «0» аппарат работает в стандартном диапазоне стабилизации напряжения 160…280 В.

В положении «+» аппарат работает в диапазоне стабилизации напряжения 120(125)…250 В.

Внимание! Переключение вольтодобавки (переключатель «0 +») выполнять только при положении переключателя «Ст. 0 Сеть» в положении «0».


ПАМЯТКА ПО ВЫБОРУ СТАБИЛИЗАТОРА

Для правильного выбора стабилизатора необходимо определить сумму мощностей всех потребителей, нуждающихся одновременно в снабжении электроэнергией (кВт).

Необходимо также учитывать, что электромоторы потребляют в момент запуска большую мощность (5 – 7 крат), затем во время работы их мощность равна номинальной.

Пример: в стационарном режиме работают холодильник (мощность 600 Вт), телевизор (400 Вт), кондиционер (1000 Вт), электролампы (300 Вт).
Суммарная мощность составляет:
600+400+1000+300=2300Вт.

Одновременно со стационарными приборами могут подключаться утюг (1500 Вт), пылесос (800 Вт), электрочайник (1000 Вт). В этом случае общая нагрузка может увеличиваться на 800-3400 Вт. Итого максимальная суммарная мощность составит 2300+3400=5700 Вт=5,7 кВт

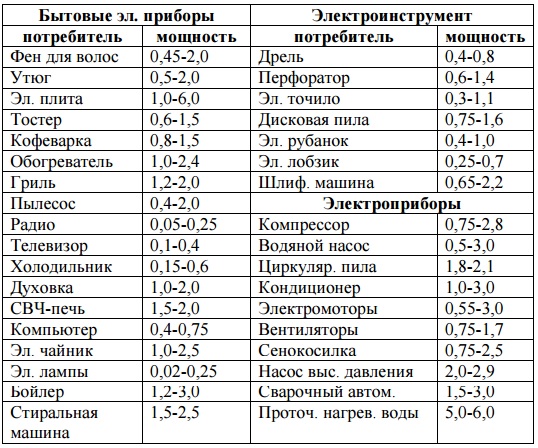

Таблица 5
Примерная мощность потребителей электроэнергии

Умножаем полученную мощность на коэффициент, учитывающий изменение напряжения в сети. Значения коэффициента приведены таблице 6.


Таблица 6
Коэффициент, учитывающий напряжение в сети

Например напряжение в сети 160 В, значение коэффициента при этом напряжении равно 1,38. Следовательно: 5,7*1,38=7,866 кВт. Таким образом, при одновременном включении вышеперечисленных потребителей необходим стабилизатор мощностью 8 кВА.


СХЕМА И ПОРЯДОК ПОДКЛЮЧЕНИЯ СТАБИЛИЗАТОРА

1. Схема подключения приведена на рис. 10
2. Обесточить сеть, подсоединить корпус стабилизатора (болт заземления) к контуру заземления.
3. Выключатель «ON/OFF» установить в положение «OFF» (вниз).
4. Подключить стабилизатор к сети 220В, 50Гц, согласно схеме (рис. 10).
5. Подключить защищаемое устройство (потребителей) к стабилизатору.
6. Подать напряжение на стабилизатор.
7. Автоматический выключатель «ON/OFF» установить в положение «ON» (вверх).

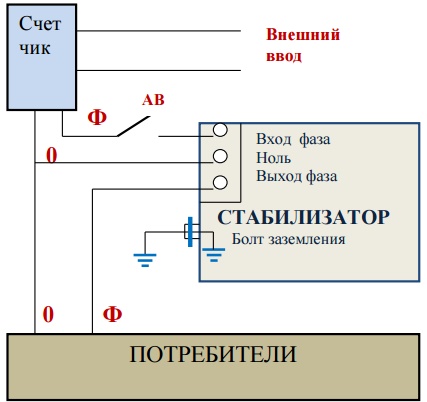

Рис. 10.Схема подключения стабилизатора
